  • 关于划片机的名词解析2
  • 关于划片机的名词解析2

    行业新闻 2023-11-20 13:40:46

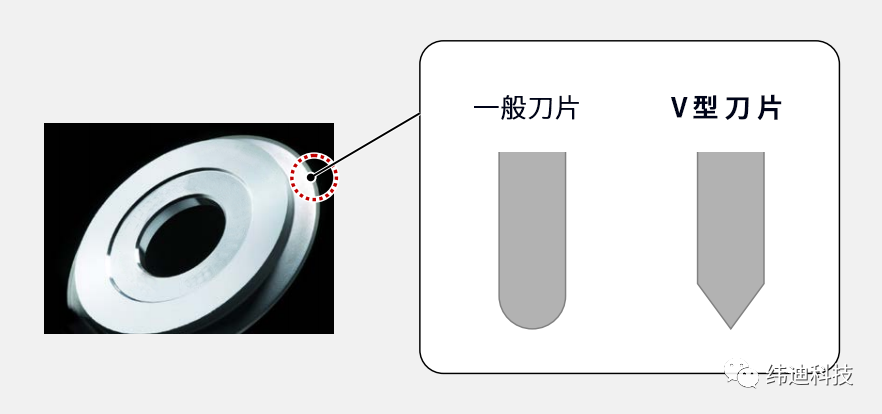

    0V型加工

    于被加工物上使用 V 型切割刀片执行沟槽加工,称为 V 型加工

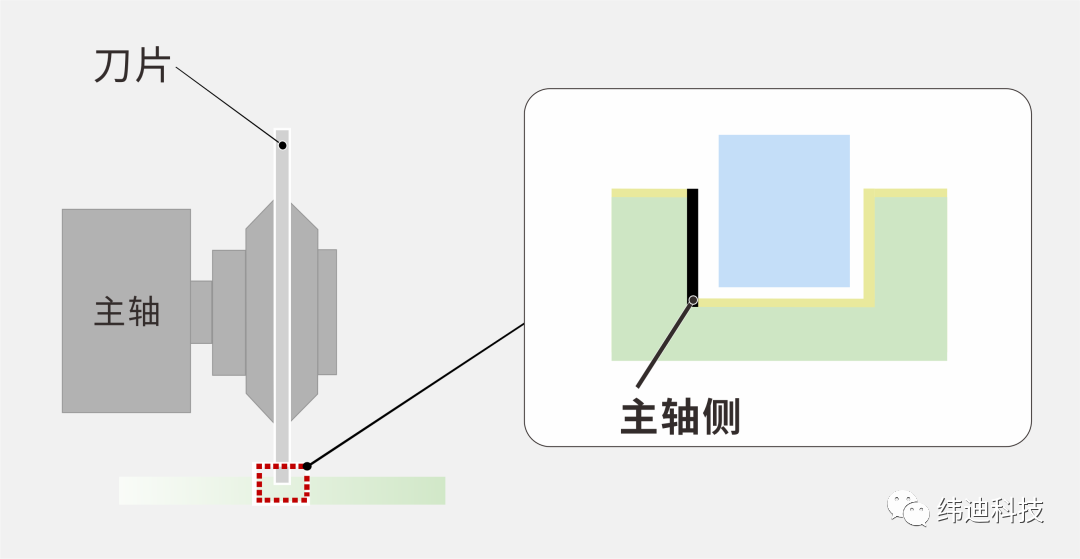

    0主轴侧/Spindle 侧

    指的是以被加工物的刀痕处看,刀片装载时和硬刀刀座(或是软刀刀座A)接触面的加工側

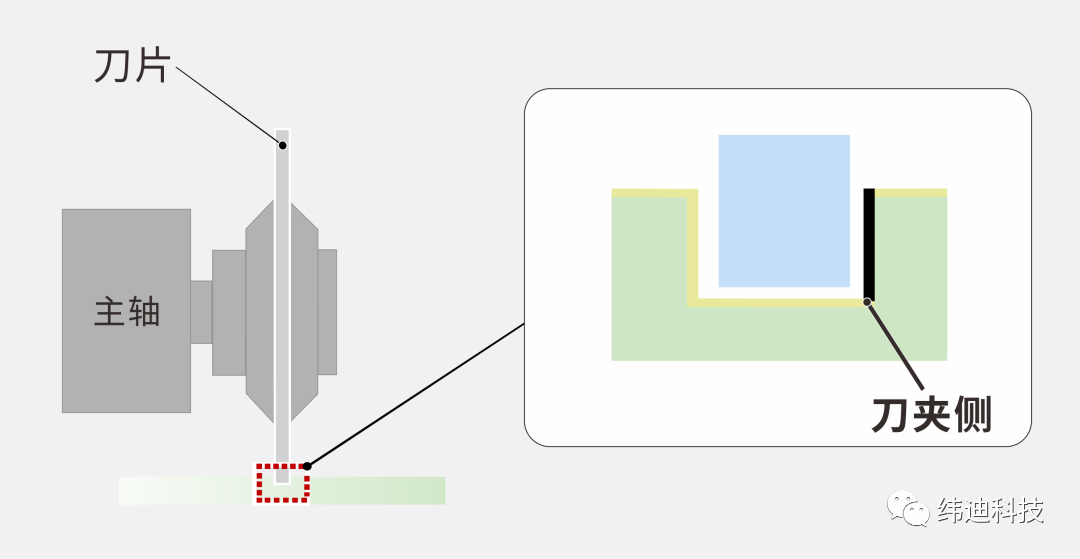

    03 刀夹侧/Nut侧

    指的是以被加工物的刀痕处看,和硬刀刀夹(或是软刀刀夹)接触面的加工侧。

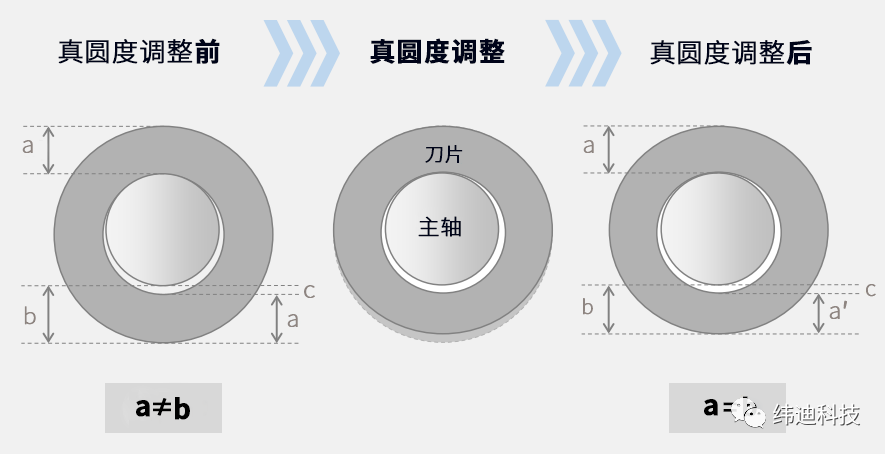

    04 真圆度调整

    指的是切割刀片的切削作用面与主轴(spindle)中心做同心调整的作业。在偏心状态或非真圆状态下高速旋转的话,对加工品质会造成不良的影响。



    0E/K比

    出货时,硬刀刀片的刀痕宽度(kerf width)和刀刃露出量(exposure)的比值
    计算式以 「刀刃露出量(E)÷ 刀痕宽度(K)」 表示

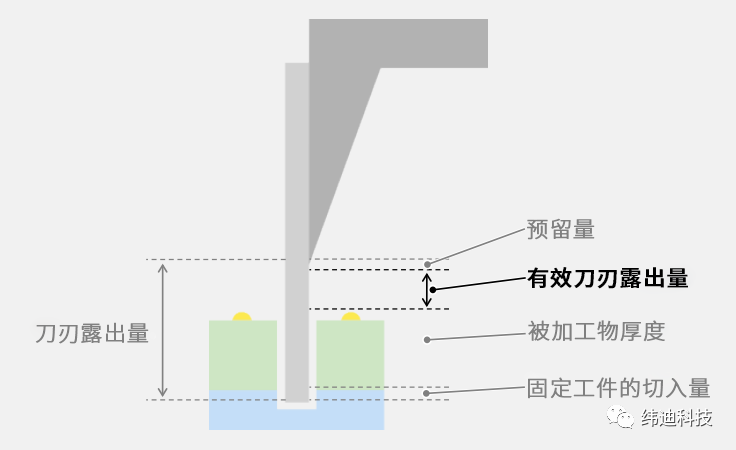

    0有効刀刃露出量,可使用刀刃露出量

    刀片使用开始至结束的最大摩耗量。刀片的刀刃露出量将预留量、被加工物厚度(包含焊锡凸块的突起)及固定工件的切入量相后的数值。
